沼液智能化施用设备——“人工智能+沼液资源化利用”

 \ 沼液高值化利用科技创新成果 /


　　“人工智能+沼液资源化利用”技术在畜禽粪污资源化利用大环境背景下，针对解决沼液还田利用存在的自动化与智能化程度低；液体粪污还田利用数据管理相对薄弱；种养结合分析决策数据来源不足等难点问题。

　　福建省致青生态环保有限公司立足当前农业面源污染治理、生态农业绿色发展以及生态文明建设形势，围绕畜禽粪污资源化利用推进工作，聚焦沼液还田利用技术及管理等突出短板，响应数字中国“人工智能+沼液资源化利用”应用场景需求，分析沼液资源化利用当前现状，挖掘市场需求潜力，设计研发出一套沼液智能化施用设备。



 \ 设备概览 /

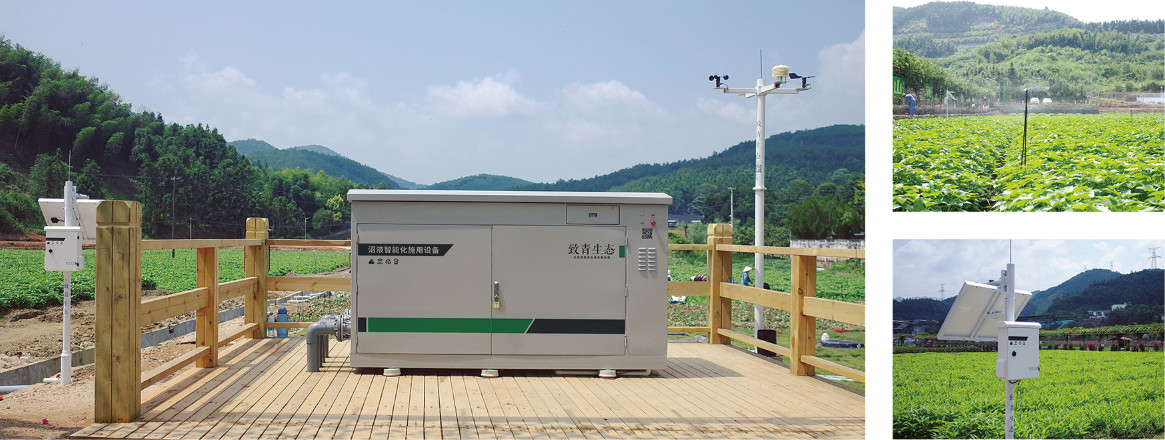

智能化沼液施肥
　　区别于传统施肥机和水肥一体化灌溉设备，沼液智能化施用设备针对沼液资源化利用设计，通过多级过滤和智能控制实现沼液高效资源化利用。


一体化撬装设计
　　将主要设备一体化集成，使设备紧凑、布局及结构合理。采用撬装式理念进行生产，在总装车间组装完毕。在现场施工条件满足的情况下可即插即用。


资源化台账管理
　　沼液施用台账是核定沼液资源化利用的重要依据，系统可以根据沼液智能化施用设备运行情况，自动导出运行台账、气象站监测数据及土壤墒情。




 \ 人工智能控制核心 /

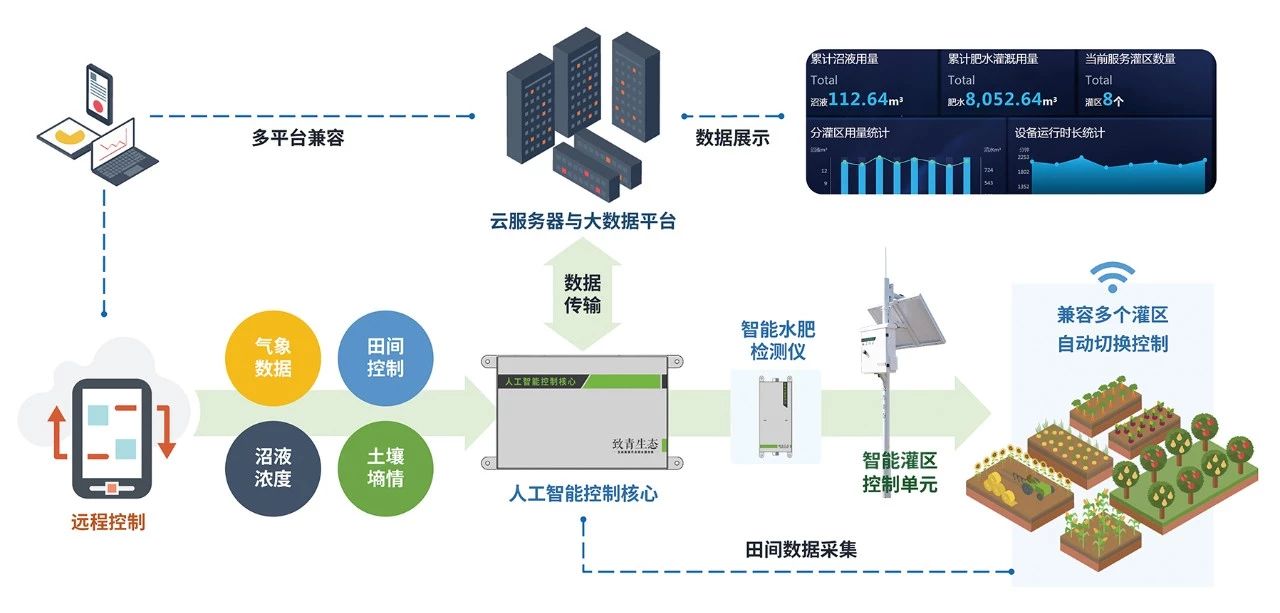

　　沼液智能化施用设备的AI大脑——人工智能控制核心，它是保障设备智能运行、防止施肥管道堵塞和实现沼液科学施用的关键，它对沼液EC值和pH值及气象站数据、管道内压力等信息进行实时监测，并反馈至配水电动调节阀和水泵等元器件，从而对水肥配比及压力等进行调节，实现沼液水肥施用程序的远程操控和自动运行。



 \ 智能控制模块 /

　　沼液智能化施用设备还配有：智能水肥检测仪和智能灌区控制单元，协同人工智能控制核心保障设备安全、高效、稳定运行。

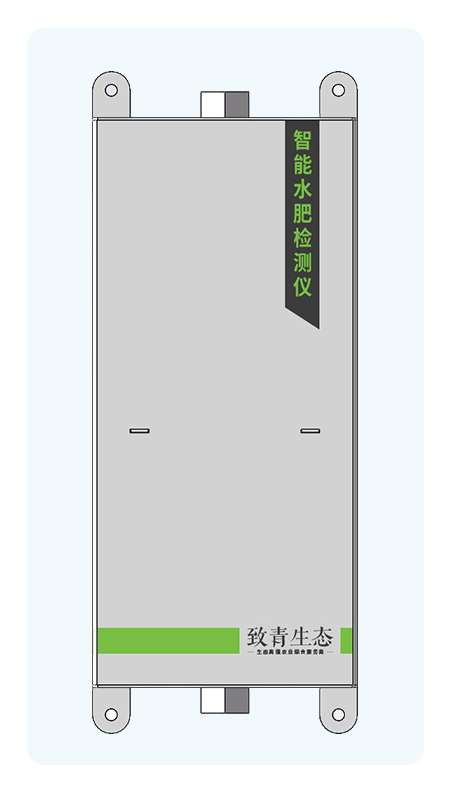

智能水肥检测仪




　　智能水肥检测仪用于快速测定沼液浓度。主要工作原理是通过测定沼液中的EC值和pH值对沼液浓度进行综合判断。所谓EC值，指的是溶液中的可溶性盐浓度，也被用来测量液体肥料中的可溶性离子浓度。当EC值或pH值偏离系统设定区间内时，人工智能控制核心就会开启智能调节模式，通过快速调节沼液和清水配比，来保障混合后的肥水浓度处于合理的施用范围。
　　智能水肥检测仪与人工智能控制核心配合工作，是实现科学配比功能的重要保障。

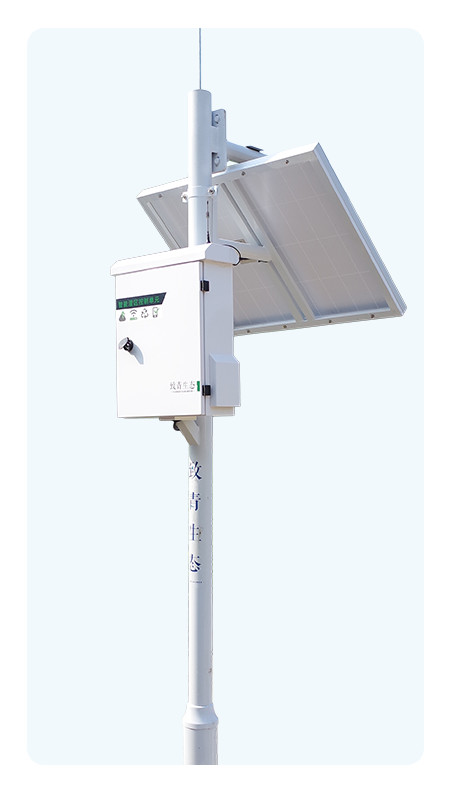

智能灌区控制单元
产品型号：ZQE-IAAU-AI-WI-S01

　　智能灌区控制单元使用太阳能供电系统，通过无线数据传输与人工智能控制核心进行数据交互。其主要功能是通过采集土壤墒情（温、湿度）和土壤EC值等数据，通过无线数据传输反馈给人工智能控制核心，为人工智能控制核心判断灌区肥水施用量提供重要数据依据。同时，智能灌区控制单元接收人工智能控制核心的灌区启停指令，完成在各个灌区间精准高效切换。
　　智能灌区控制单元专为沼液智能化施用设备设计，配合使用能简化田间布线与管路连接，同时留有数据接口，为连入更多田间数据采集设备提供拓展空间。

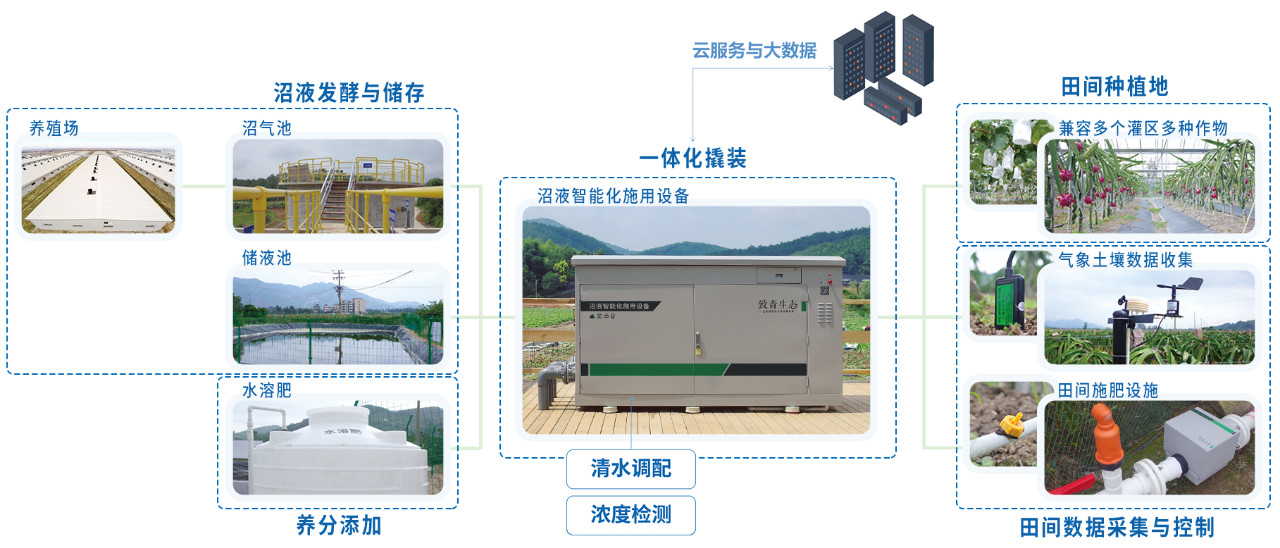

 \ 沼液施用流程 /







 \ 挖掘数据价值 /

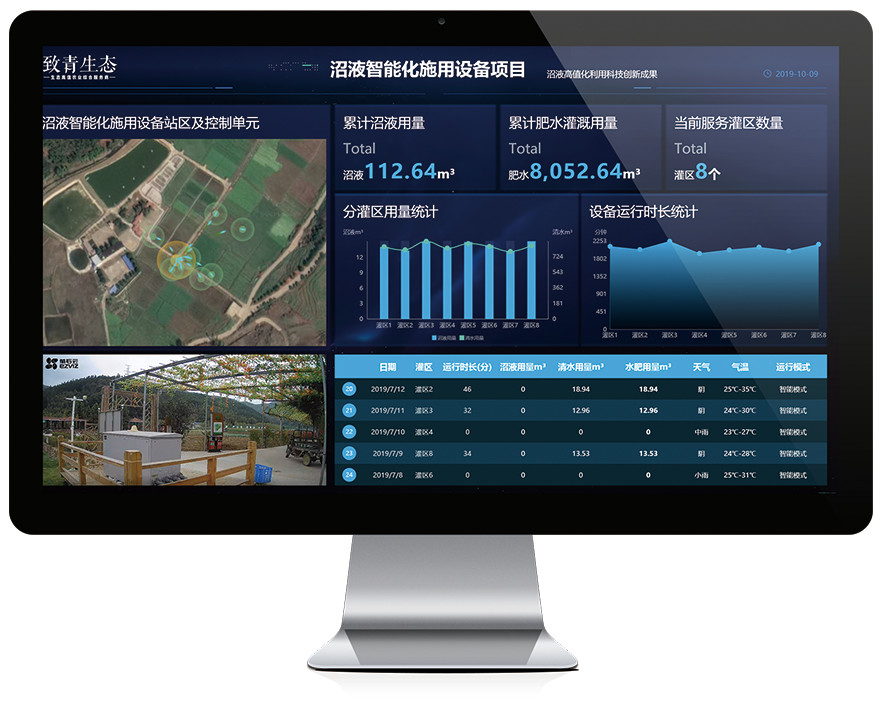

大数据分析与可视化



　　将基于物联网技术获取的数据，进行云存储和数据计算与分析。一方面用于建立和完善数据平台；另一方面基于数据分析，为精确和自动化生产提供决策依据，同时以更加直观方式为用户展现数据特征与变化趋势。
　　除此之外，平台还将建立深度学习算法，通过建立作物生长和沼液施肥数据模型，不断完善沼液施肥配方，实现科学有据的农产品增产增收。




 \ 服务与品质保障 /




　　沼液智能化施用设备产品责任保险由中国人寿财产保险股份有限公司承保。单台150万元的保障。



 \ 设备型号及参数 /

主要参数
■ 型号：ZQE-2IPS-BSF-AI25
■ 流量：15 - 30m³/h
■ 主管道压力范围：0.1 - 0.5MPa
■ 电机功率：7.5kw
■ 电源输入：AC 380V 15A
■ 设备尺寸：2.3m×0.95m×1.3m
■ 设备重量：850kg




 \ 项目案例 /

项目一：配合滴灌使用
站区建设与管网铺设：20天

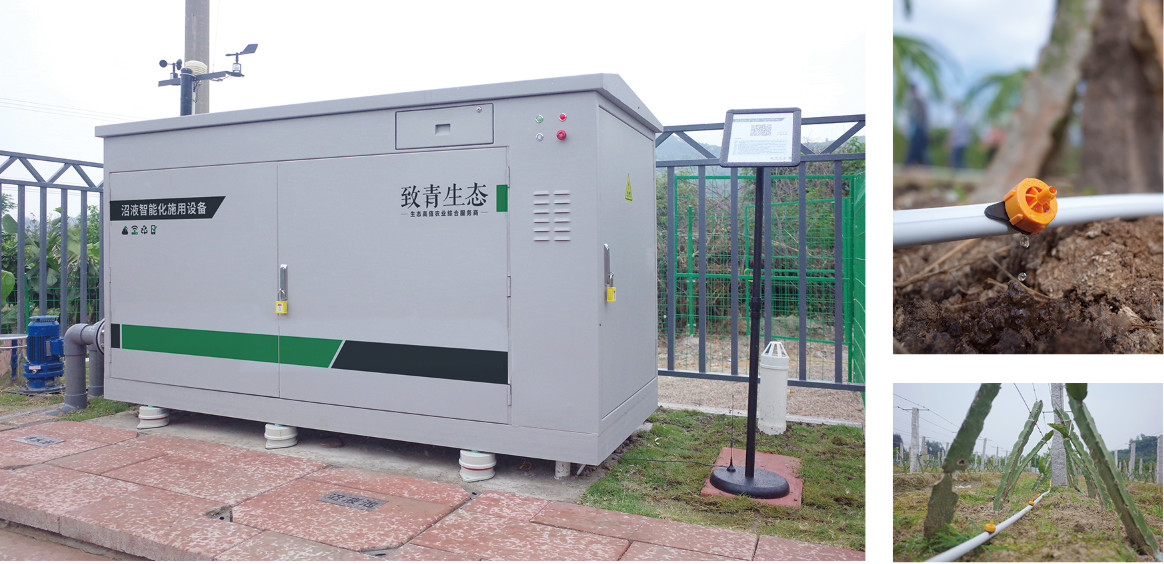

　　该项目中，通过沼液池、清水池和水溶肥池与沼液智能化施用设备配合使用。设备主要服务于火龙果、葡萄等果树种植，在田间使用压力补偿滴头，保障经设备混合后的水肥能够精准的作用于作物根系周围，做到节水节肥。


项目二：配合喷灌使用
站区建设与管网铺设：10天

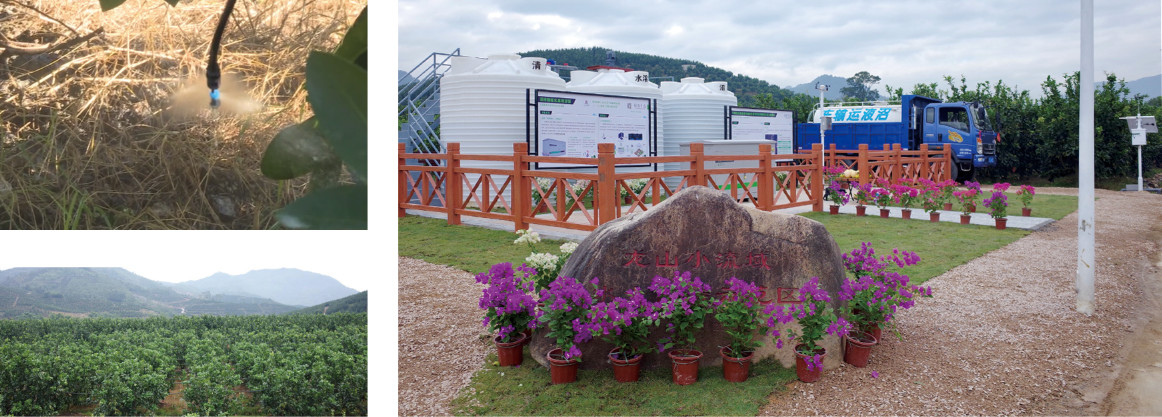

　　该项目中，通过地埋玻璃钢罐体来保障沼液、清水和水溶肥的储存，沼液智能化施用设备放置在防腐木平台上无需土地硬化、美观大方，设备通过微喷灌形式精准服务于蔬菜、瓜果类农作物种植，设备通过无线数据传输控制服务16个灌区。

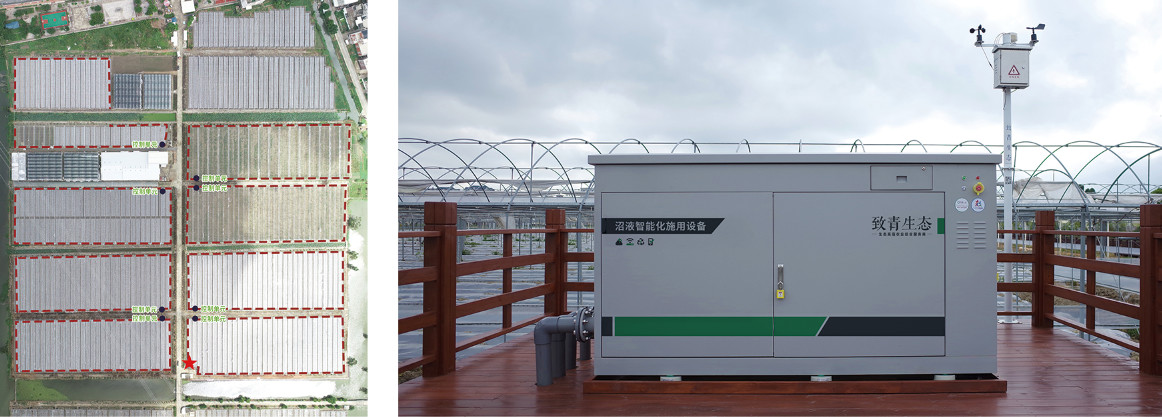

项目三：与原有施肥管网配合使用
站区建设：3天


　　该项目中，沼液智能化施用设备与原有沼液池和施肥设备进行连接，补充玻璃钢罐体用于储存清水。同时，在不改变原有田间灌溉管网和灌区划分的情况下，与田间施肥设施进行对接，降低施工成本、加快工程进度。设备通过滴灌带服务于番茄等大棚作物种植。


项目四：配合悬挂微喷使用
站区建设：7天


　　该项目中，在平地上放置沼液、清水和水溶肥PE罐体，并与沼液智能化施用设备连接配合使用。设备主要服务于蜜柚等大型果树种植，选择悬挂喷灌的方式实现精准补水补肥，同时保留种植地面作业的空间。
